2016/12/7 CB1100、DIYで初めてのクラッチ&ブレーキ液交換 (σ`・ω・´)σ

メンテナンス


みなさんこんにちは(^O^)

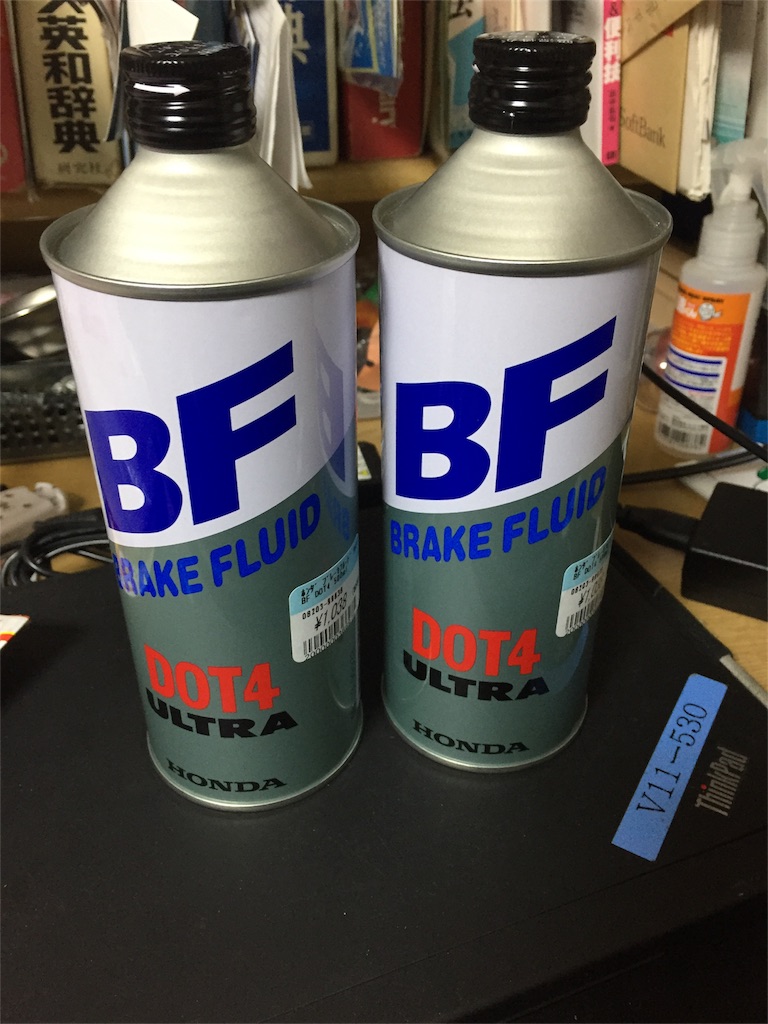

先日買ってきた物の
f:id:TNSC65:20161207185728j:image
出番ですね(°∀°)
※純正(DOT4)ブレーキ液(買い過ぎた?)


事前にネットを徘徊&
ドリーム店スタッフに質問
サービスマニュアルの確認など
イメージトレーニングを(=°ω°)


(σ°∀°)σ 注意事項
※ブレーキ周りの作業は重要保安備品です
自信が無い場合はショップにお願いしましょう
最悪、ブレーキが効かなくなる恐れがあります。
止まれないバイクに乗るという事が
どういう事かは・・・以下省略@@;



今回は、DIYでもやり易い
置き換え(継ぎ足しとも言う^-^;)
方式でチャレンジします
※ドリーム店でもこのやり方を勧められました^-^;
 サービスマニュアルのやり方とは異なります

※本文中にねじ、ボルト類の
締め付けトルクが出てきますが
トルク管理できなかったものもあります^-^;
工具が揃わなかったもので
一部は勘です@@;


今回作業するCBは、
CB1100(2011年式 タイプ1 ABS無)です

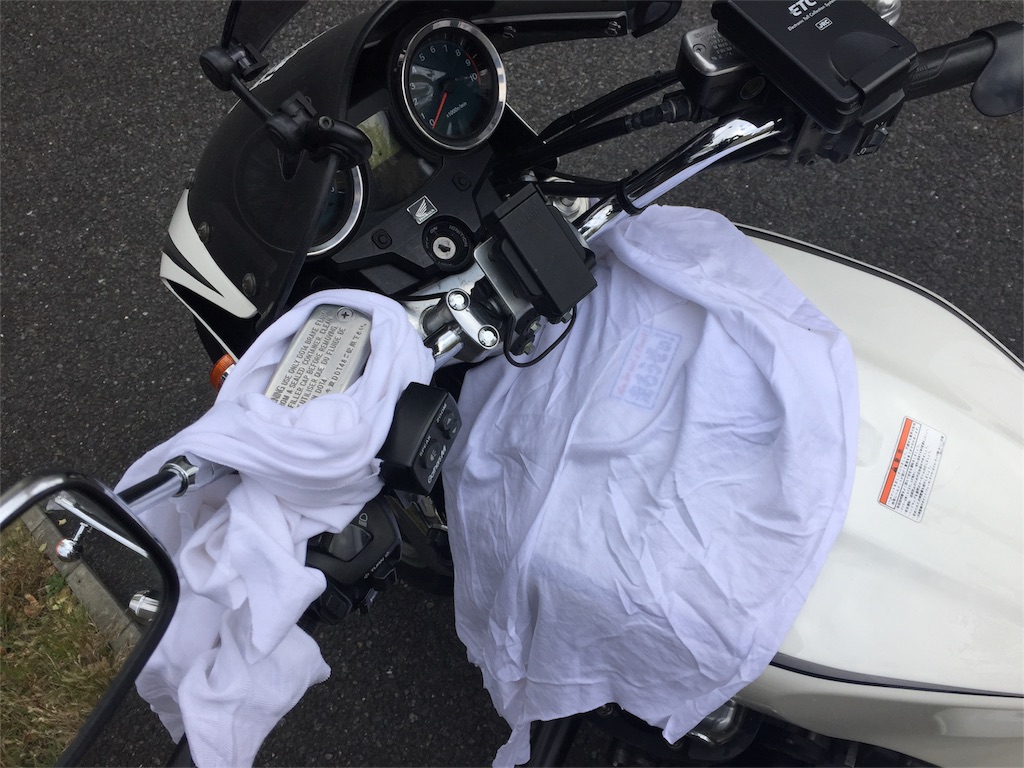

冷える朝ですがCBを引っ張り出して準備を
f:id:TNSC65:20161207185816j:image
ブレーキ液は塗装、プラスチック、
ゴム面を傷めるので養生が必須

普通ならセンタースタンドを使う所ですが、
サイドスタンド&ハンドル右向きで何とかなったり^-^;
※ワタシのCBにセンタースタンドは付いてません




念のためのバケツに水
f:id:TNSC65:20161207190545j:image
ブレーキ液をこぼしたとき用
(洗い流し、ふき取り)

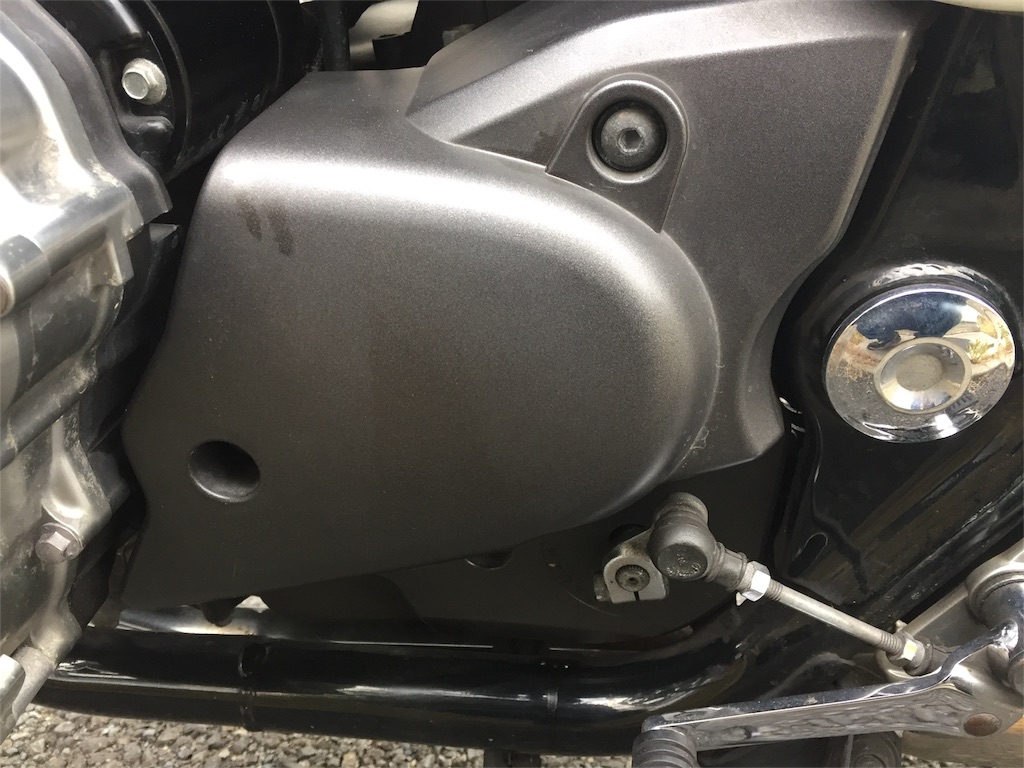

まずはクラッチ側から
f:id:TNSC65:20161207185952j:image
クランクケースサイドカバーを外します

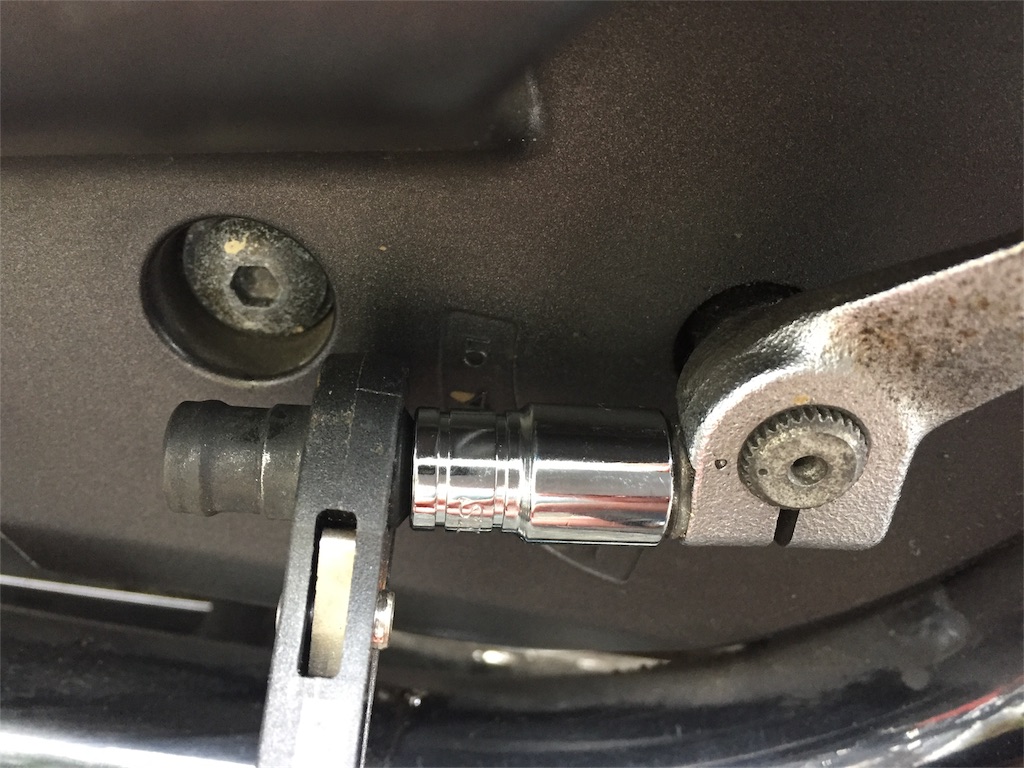

割り締めボルト(10mm)を外し
f:id:TNSC65:20161207190018j:image
締め付けトルクは12N・m

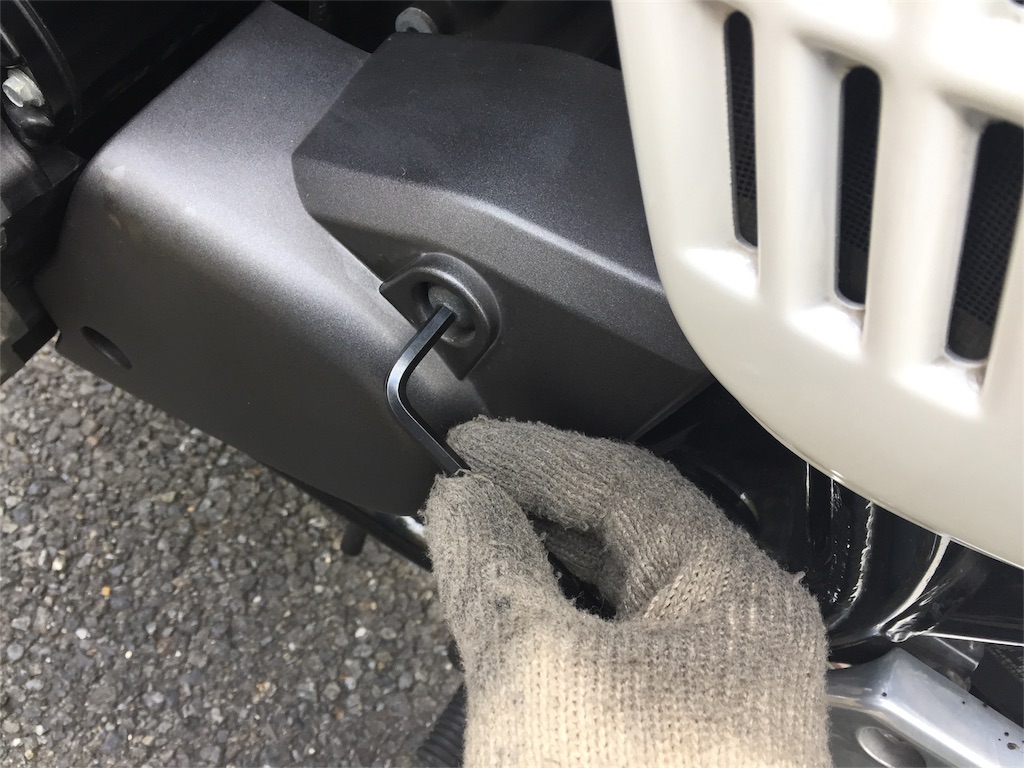

ボルト(六角5mm、3本)
f:id:TNSC65:20161207190051j:image
締め付けトルクは6.0N.m

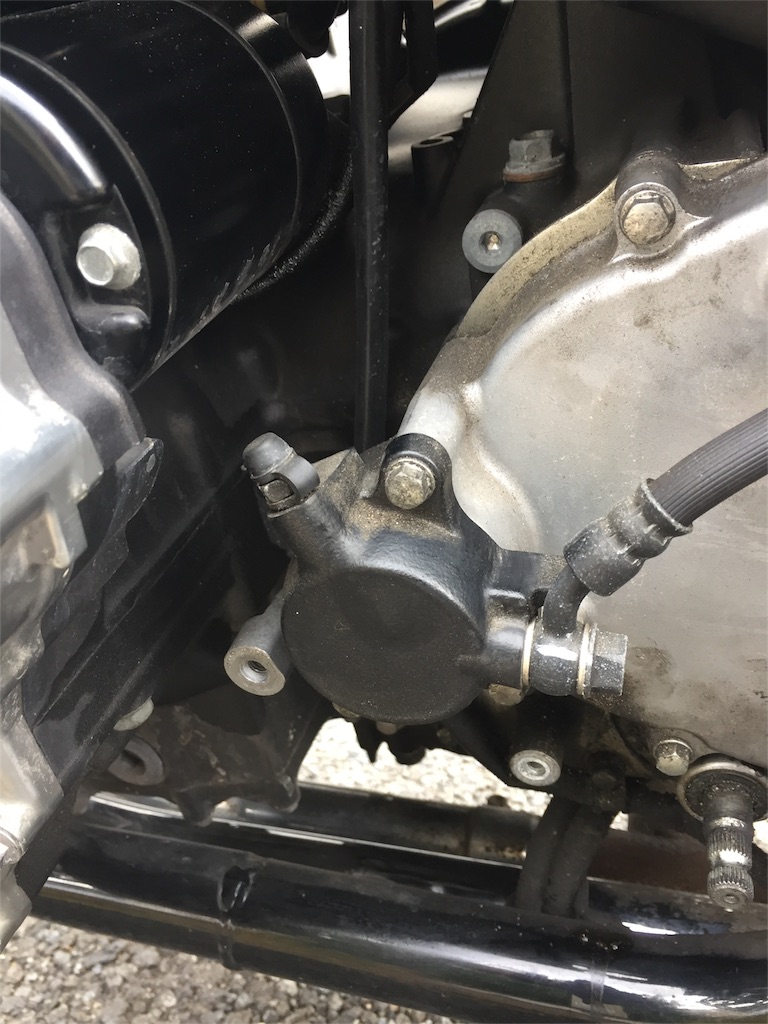

クラッチスレーブシリンダーが
f:id:TNSC65:20161207190106j:image
出て来ました〜

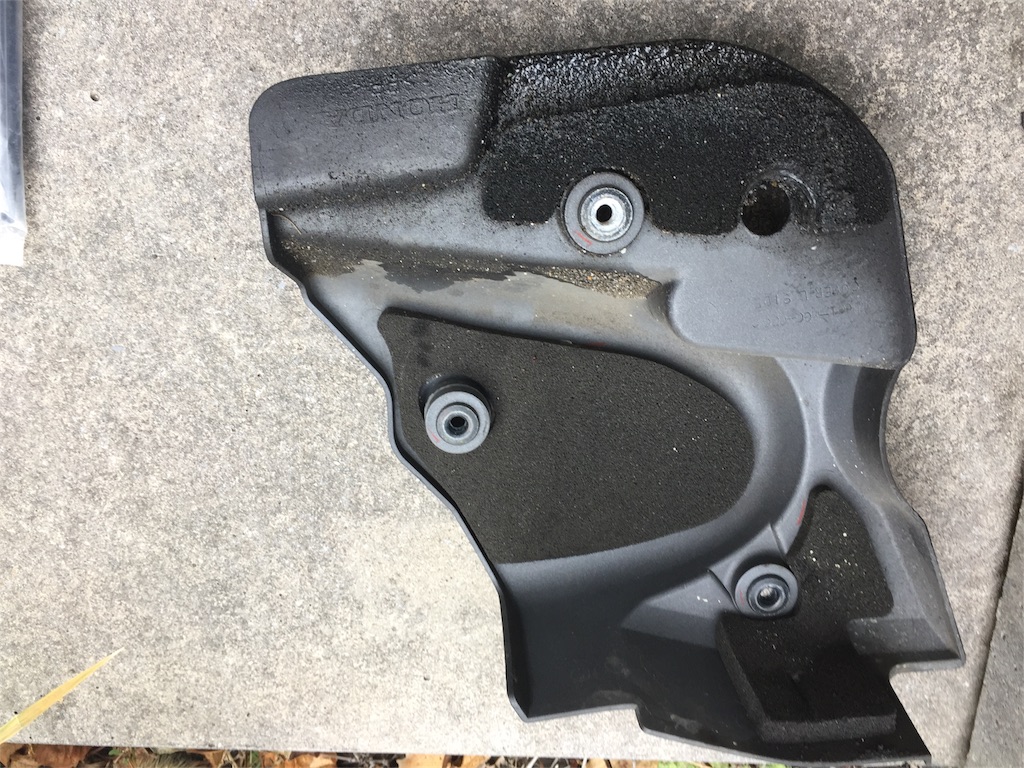

クランクケースサイドカバー(裏)
f:id:TNSC65:20161207190135j:image
汚れているので、ついでに掃除を

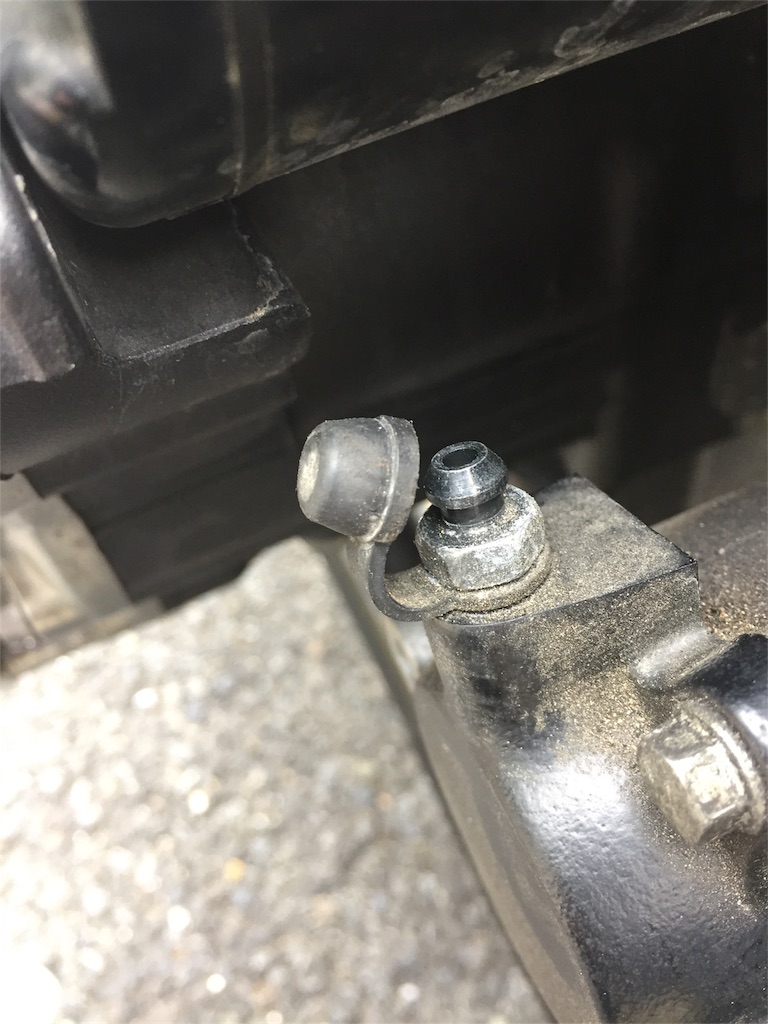

ゴムキャップを外すと
(マイナスドライバーでこじりました^-^;、破損させないように)
f:id:TNSC65:20161207190234j:image

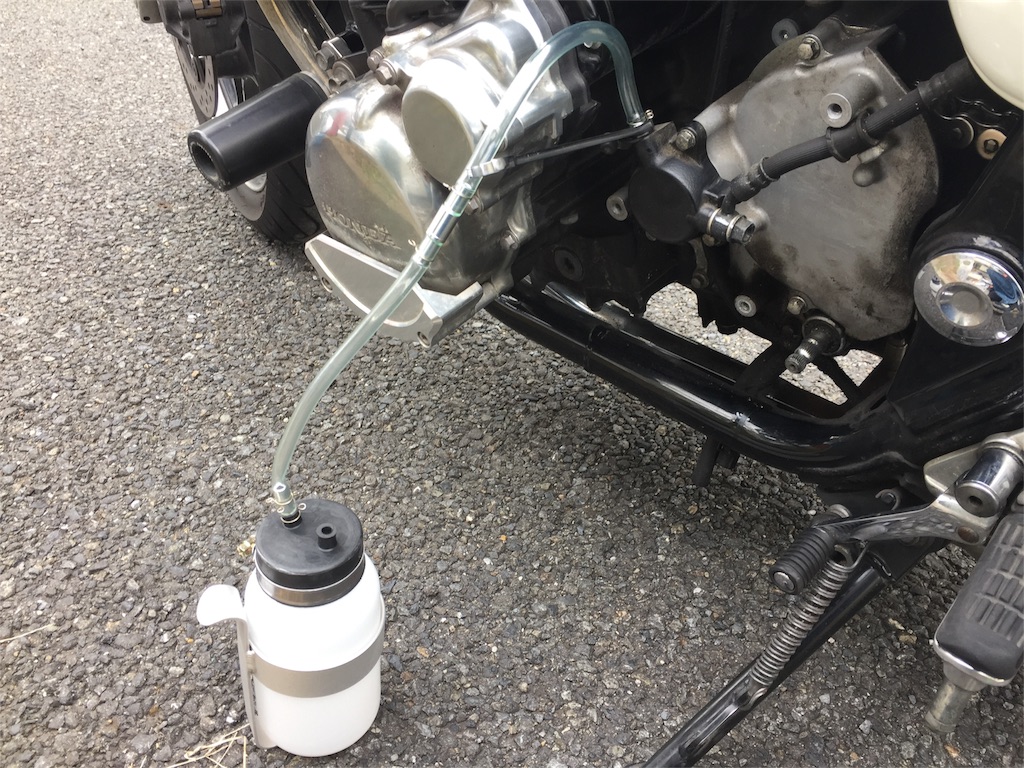

ブリーダバルブが







f:id:TNSC65:20161207190347j:image
メガネレンチ&ブリーダーをセット(メガネが先)
メガネは10mm

ブリーダーは近所のアストロで買ってきました
2750円也

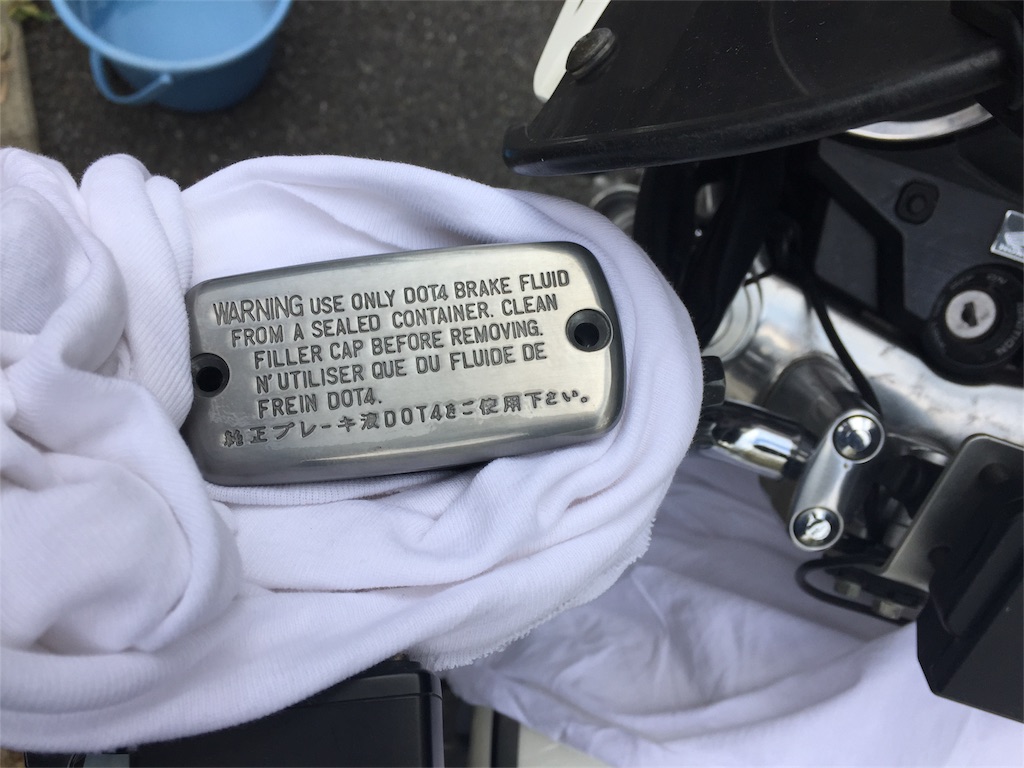

リザーバータンクの
f:id:TNSC65:20161207190527j:image

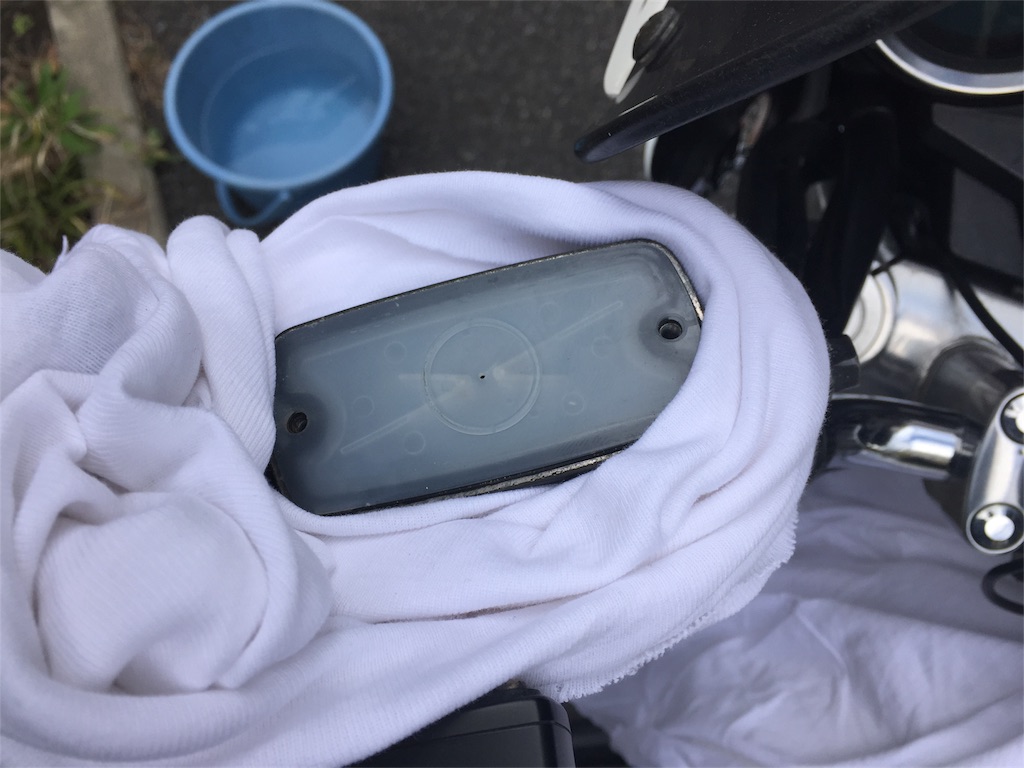

キャップと

f:id:TNSC65:20161207190701j:image

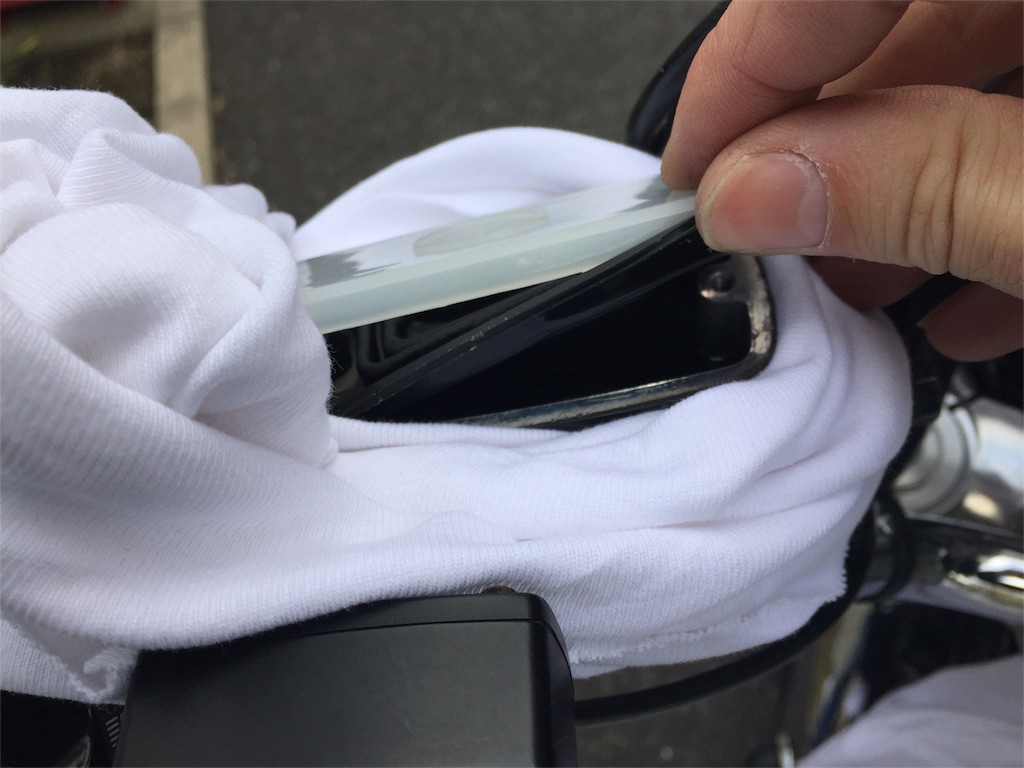

セットプレート


黒いのがダイヤフラム
f:id:TNSC65:20161207190713j:image
3枚外しペーパーウェスでくるんで別のところに

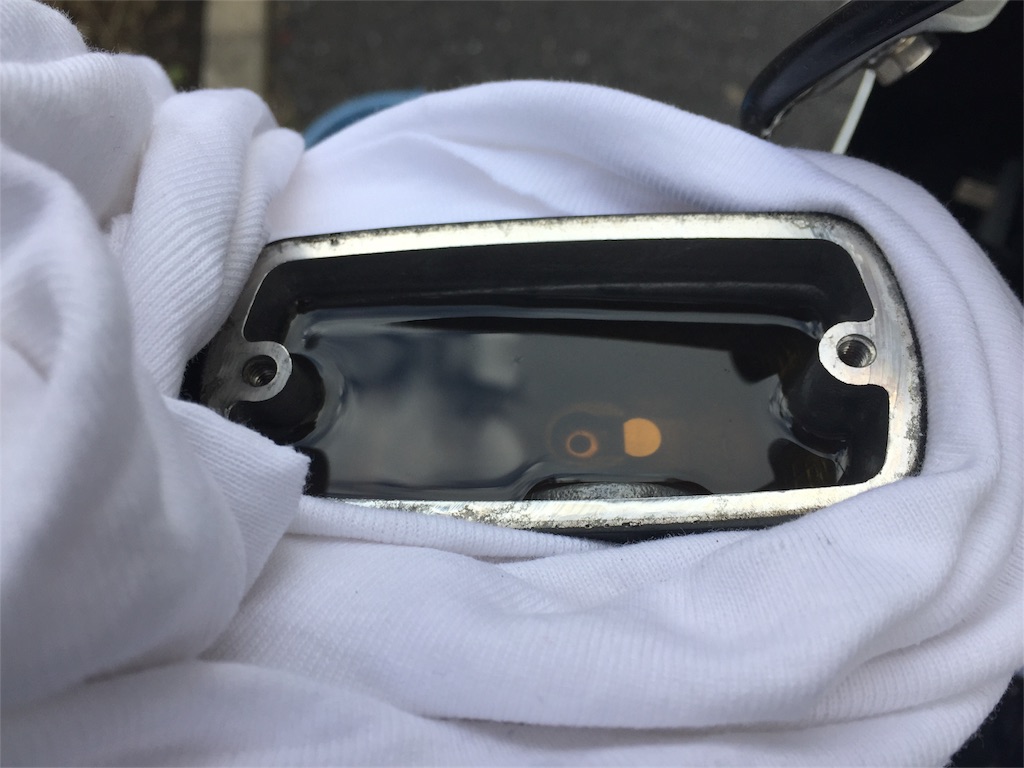

3年ぶり(°∀°;)
f:id:TNSC65:20161207190751j:image
一瞬、麦茶に見えました^-^;


ブリーダバルブを緩め(1/2回転程度)
クラッチレバーを握るとチューブにブレーキ液が
チューブ内に気泡がやたらとたまっているのが気になりますが
とりあえず適当にニギニギ^-^;
タッチはやたらと軽いです

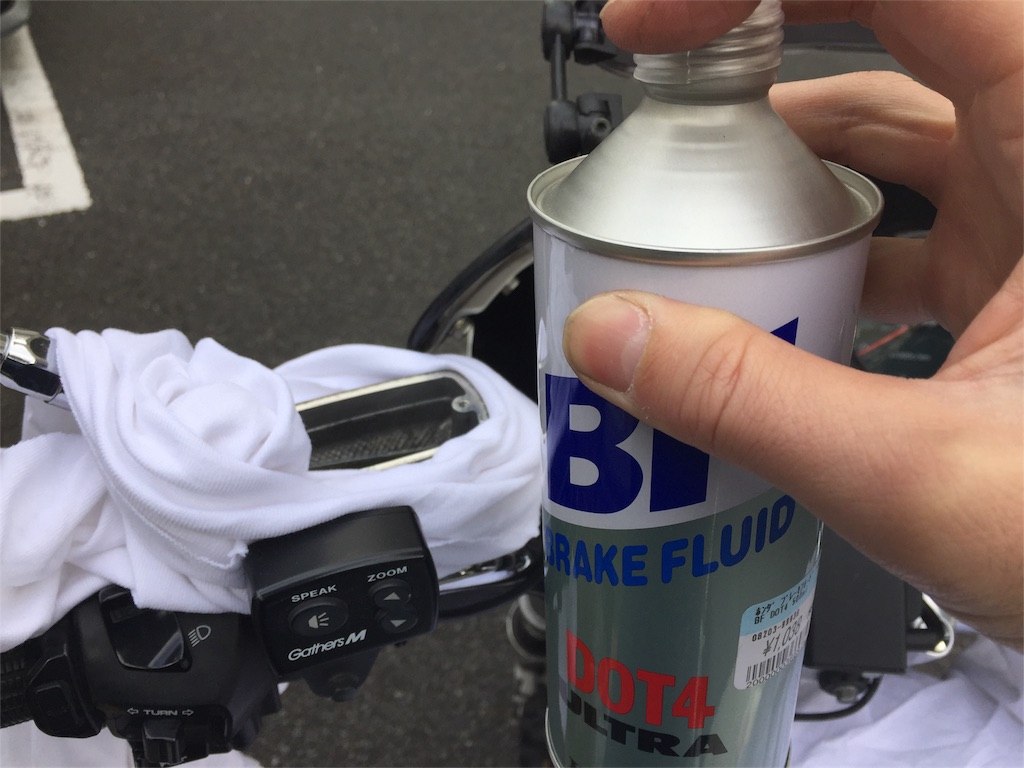

リザーバータンク内の液が半分以下になってきたので
f:id:TNSC65:20161207190921j:image
上限線まで補充(レバーは放してもOK)





ホースから出てくる
フルードが透明になるまで

クラッチレバーのニギニギを何度か繰り返し
最後はブリーダバルブを締めます(8.0N・m)

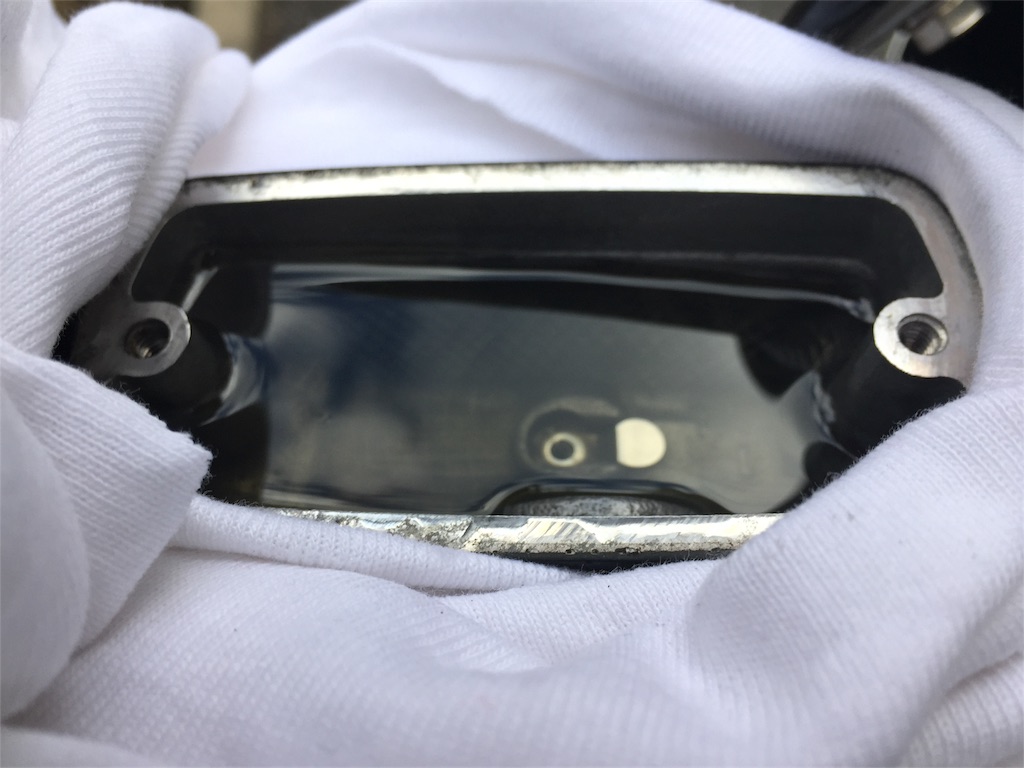

仕上げはフルードを上限線まで
f:id:TNSC65:20161207191014j:image
まぁコレで良いかな



勿論、リザーバータンクのふたは元に戻しましたよ?(=°ω°)
(ねじの締め付けトルクは1.5N・m)

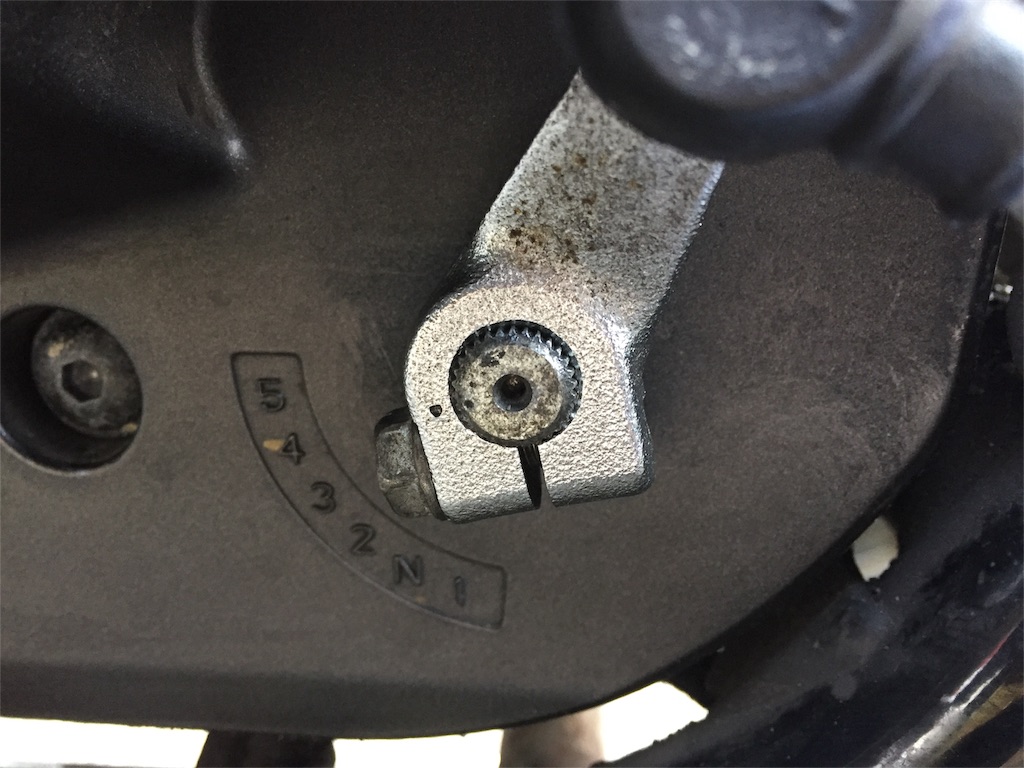

あとはシフトレバーも元に戻して
f:id:TNSC65:20161207191145j:image
ギヤシフトスピンドル
ギヤシフトアームのポンチマークは合わせましょう






ここで一度エンジンを掛け
クラッチとシフトの繋がりを確認(°∀°)b








今度は前ブレーキ

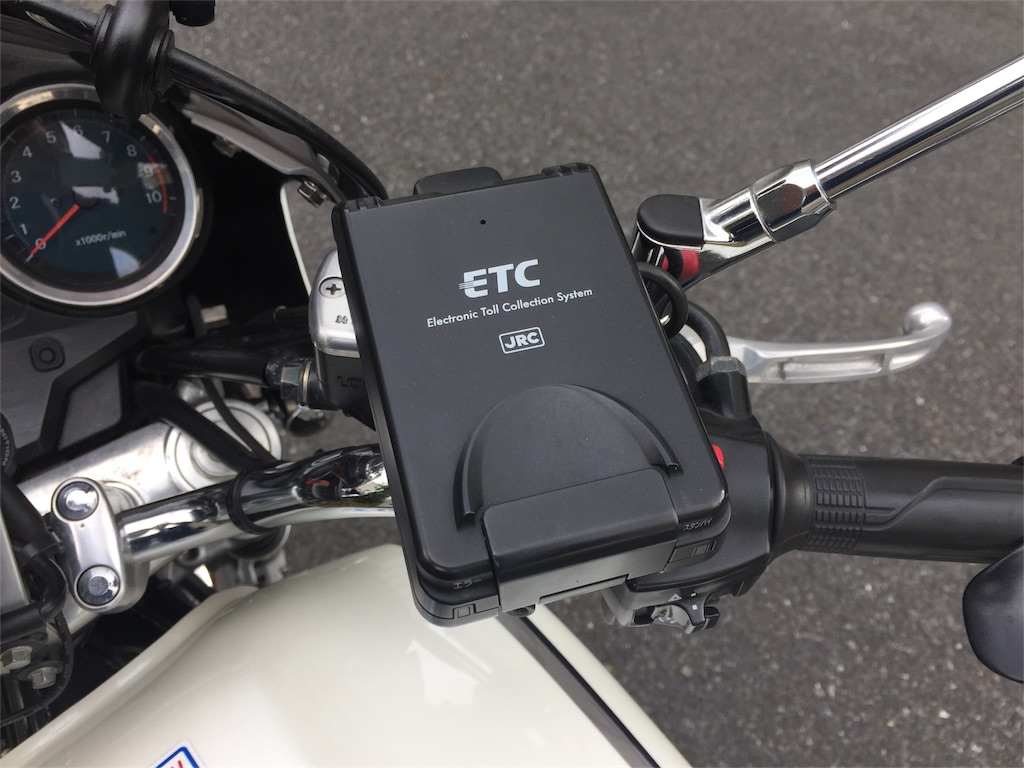

ETC車載器が邪魔をしているので^-^;
f:id:TNSC65:20161207191331j:image

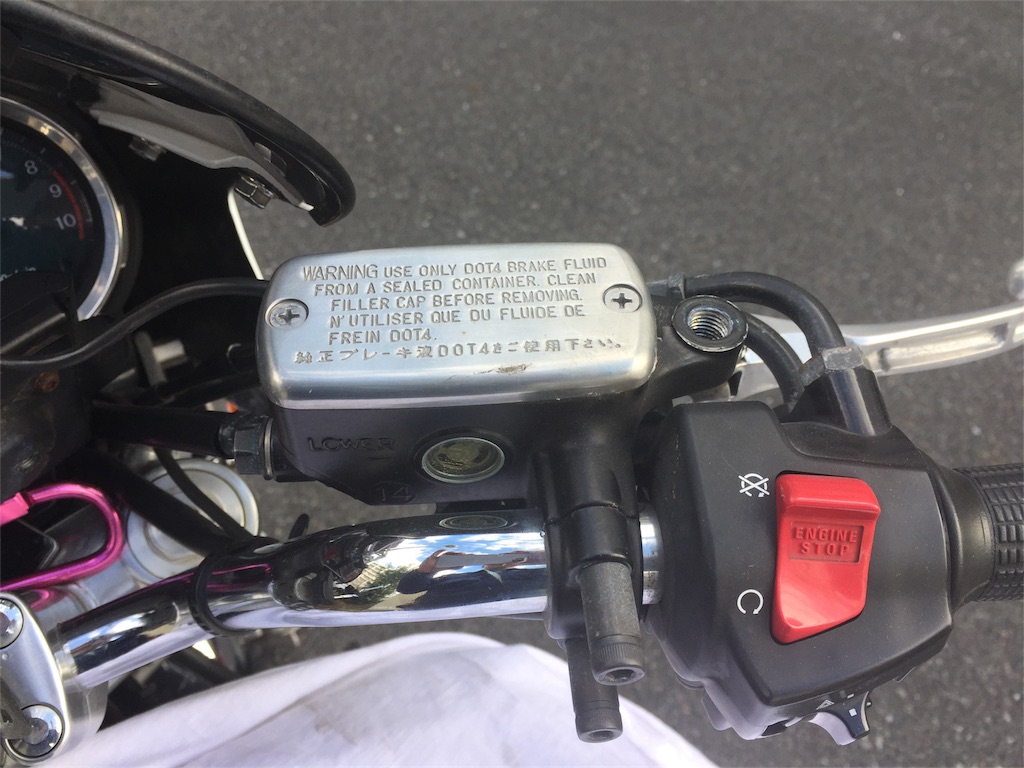

取り外して移動
f:id:TNSC65:20161207191409j:image

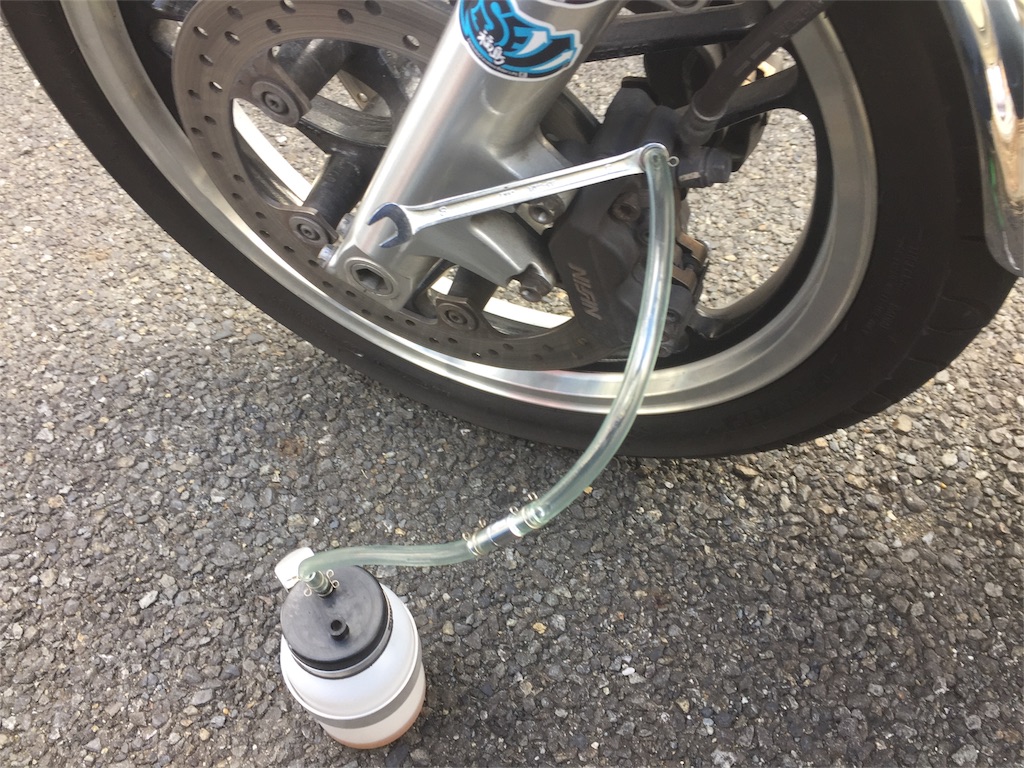

左キャリパーにセット
f:id:TNSC65:20161207191456j:image
メガネは8mm



3年物のブレーキ液(°▽°;)

f:id:TNSC65:20161207191603j:plain

今度は泡の無いビールに見えます^_^;

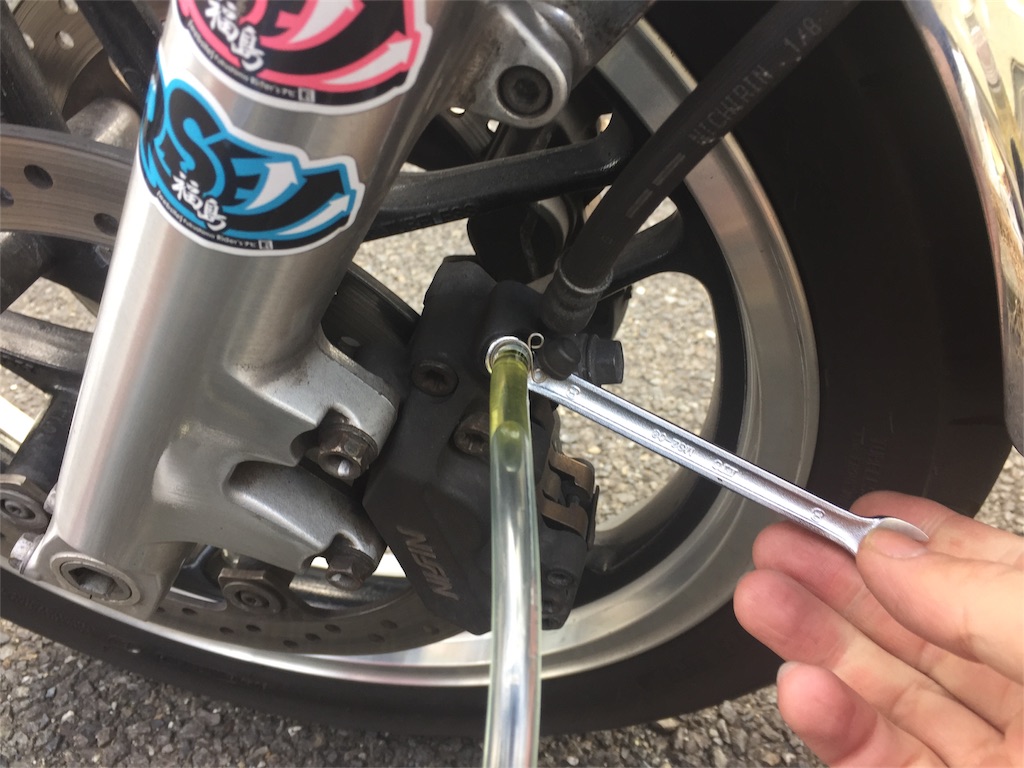

ブリーダバルブを約半回転緩め
f:id:TNSC65:20161207191702j:image
此処からレバーをニギニギ〜


半分になったら新品を補充
※補充量に注意



再度レバーをニギニギ
ホースから出てくるフルードが
透明になるまで繰り返し
ブリーダバルブを締めます(5.4N・m リヤブレーキ時も同様)

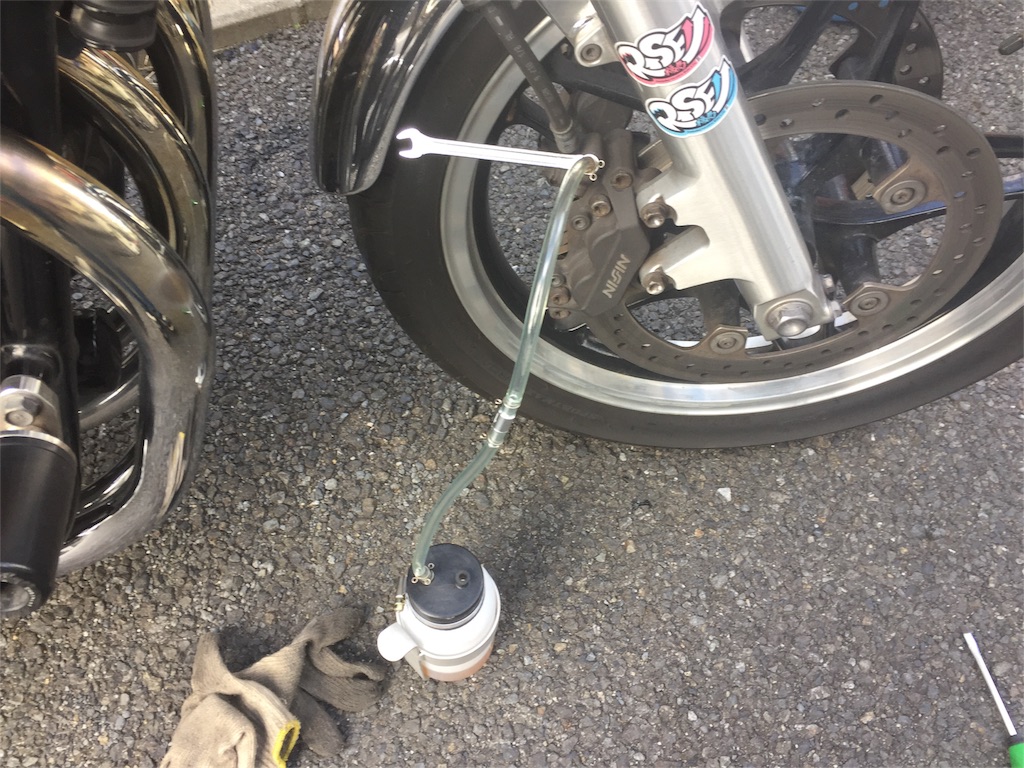

同様に右側も
f:id:TNSC65:20161207191825j:image

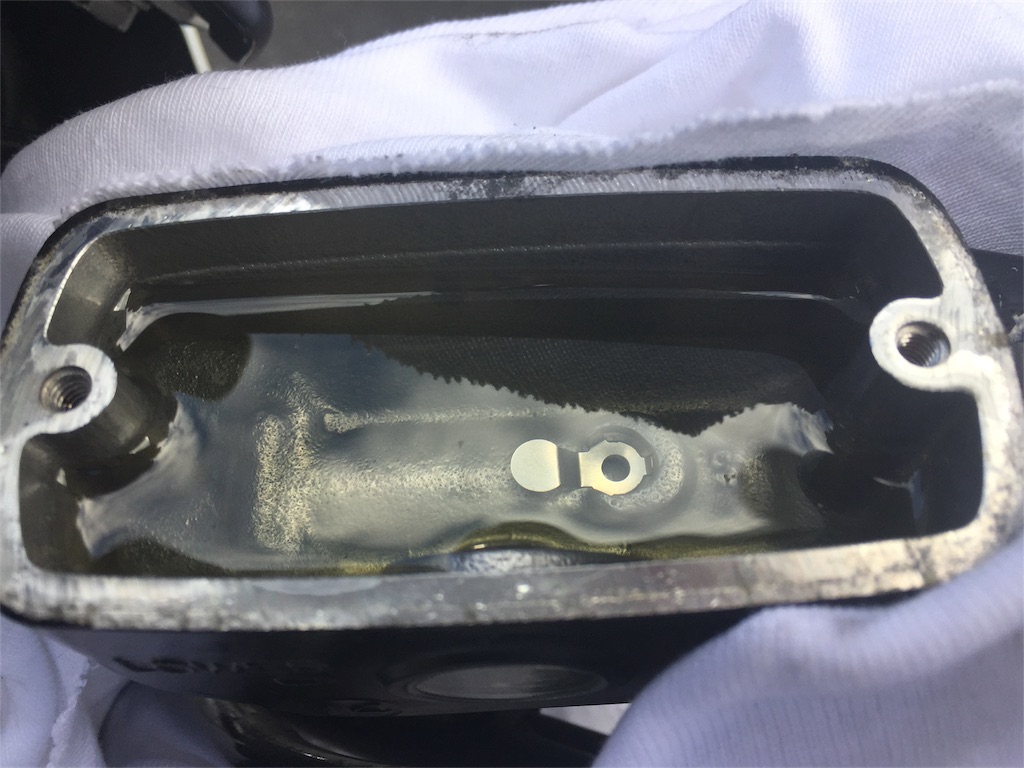

液面は元のレベルと同じに
f:id:TNSC65:20161207192041j:image
パッドが新品では無いので注意
※新品で上限まで、パッドが減れば
液面は下がります

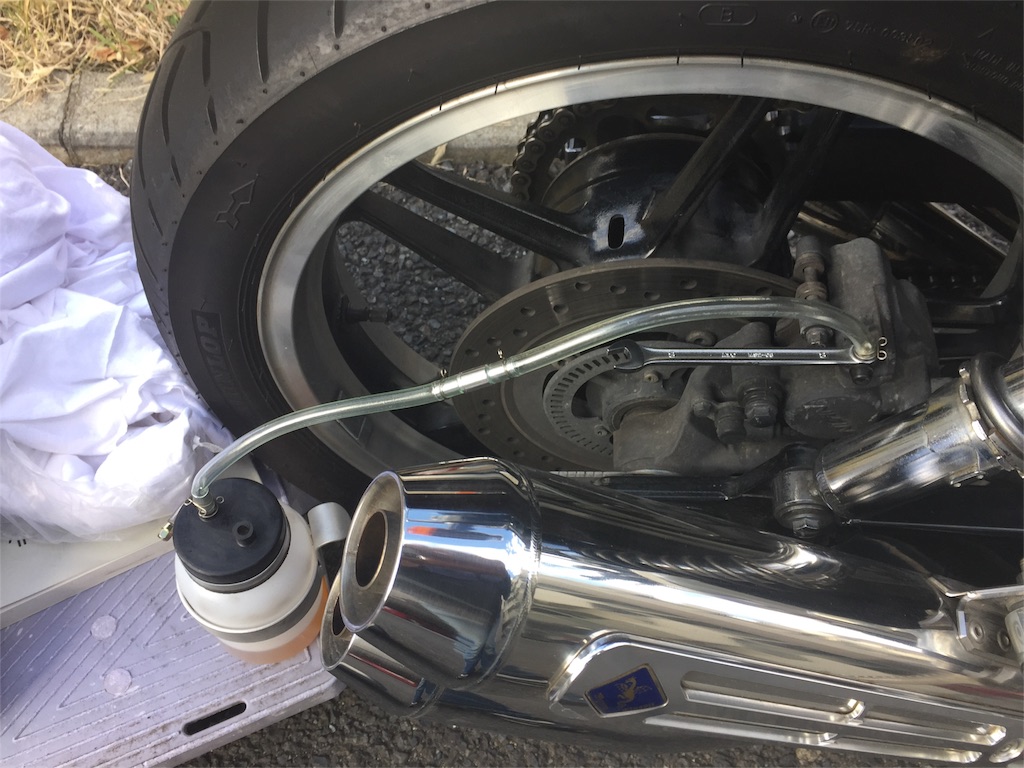

最後にリヤブレーキ
f:id:TNSC65:20161207192723j:image
ブリーダーのホースが少し短いか?
台車の上に置いてみた^-^;

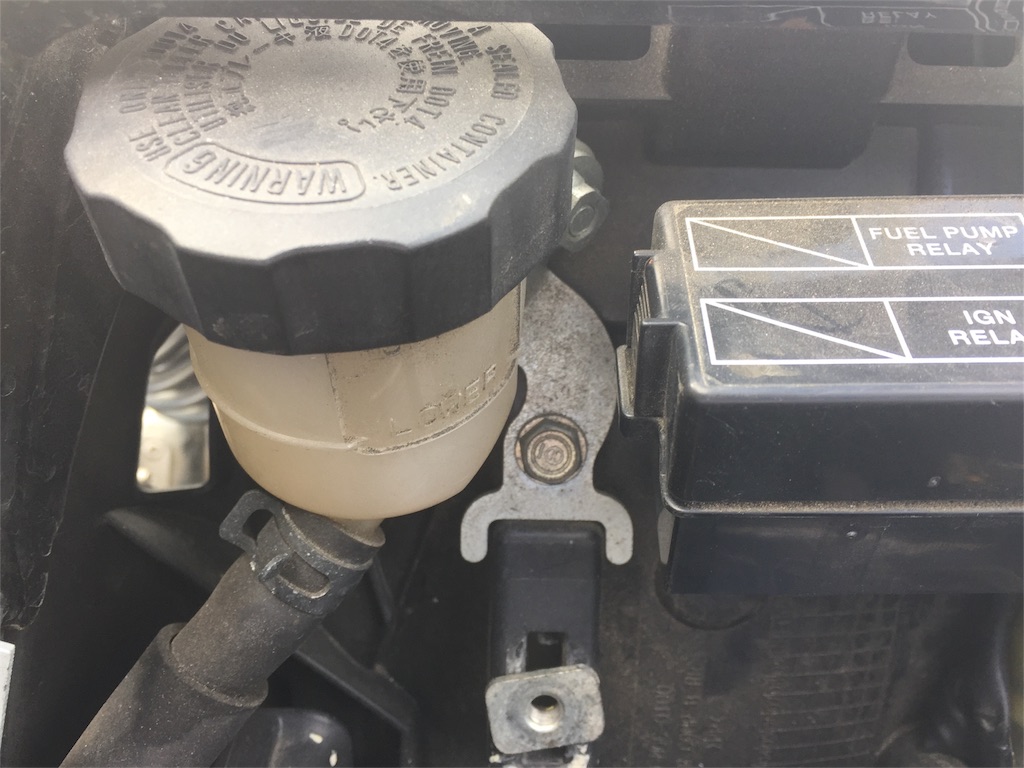

シートを外し
物入れのカバーを外すと
f:id:TNSC65:20161207192302j:image
リザーバータンクが出て来ます
このままでは作業し辛いので



真ん中のボルト(10mm)を外し
キャップ、セットプレート、
ダイヤフラムの順番で(手で外れます)

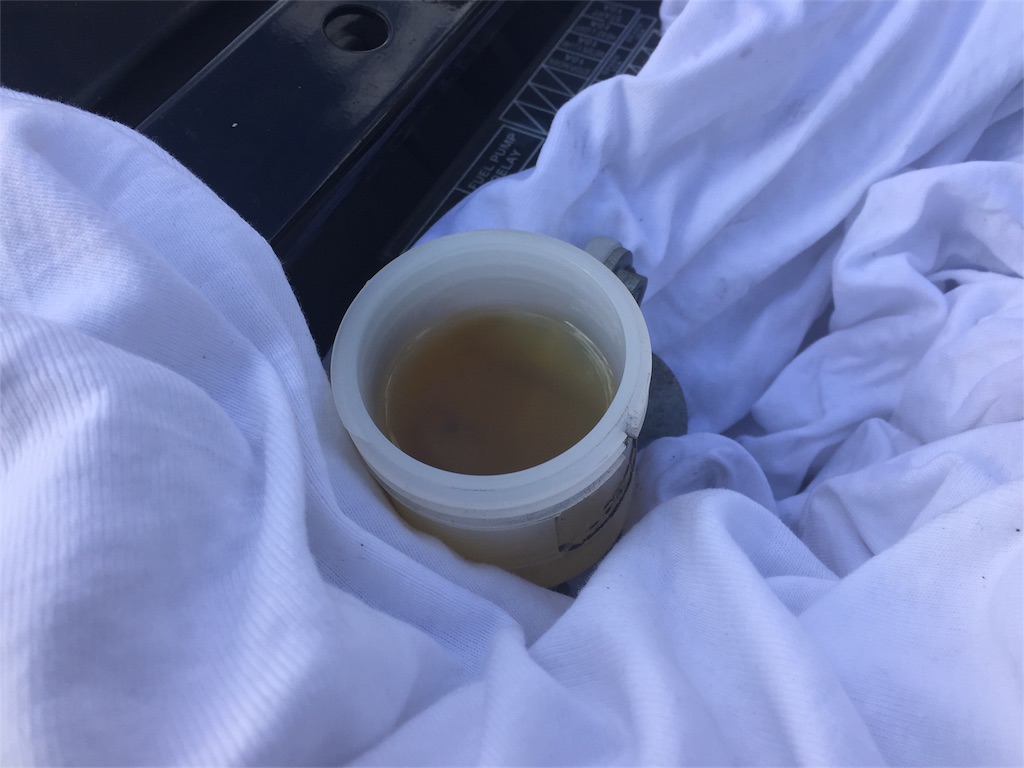

f:id:TNSC65:20161207192449j:image
タンクを動かして養生




手順は、先程と一緒
f:id:TNSC65:20161207192838j:image

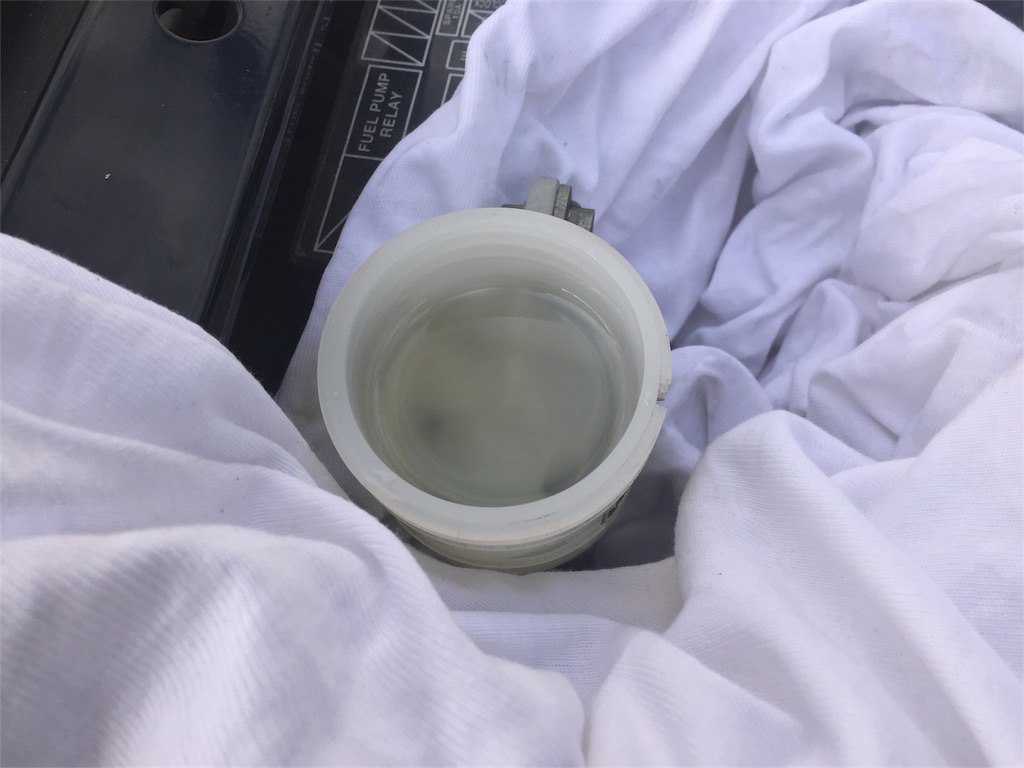

新品は、透明〜(о´∀`о)






取り回し時に、ブレーキの効きを確認
ダメだったら困るのですがσ(^-^;;)

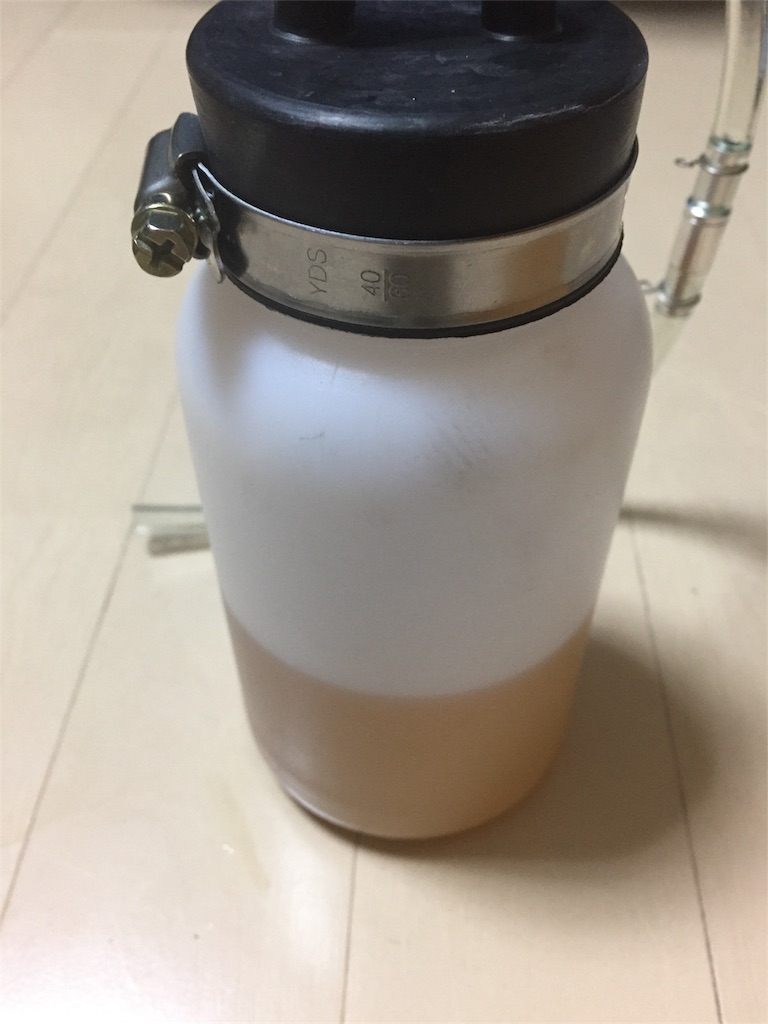

使用済みブレーキ液
f:id:TNSC65:20161207213051j:image
交換に使ったにしては多めのようですが
1本使用していないですよ?


つまり買い過ぎたとか(°0°)ホエー


使用済みブレーキ液の処理方法は
廃油処理の方法でいいのかな?(°∀°)




 試走は、どうやら後日かな^-^;




今月中にCBの1年点検で入庫ですがね~(=°ω°)
